ОГМ-240 - основное назначение

Приборы безопасности включают множество модернизаций современных микропроцессорных универсальных устройств безопасности ОГМ-240-14.30-41, ОГМ-240-14.30-44 и другие, которые обеспечивают выполняющие комбинированные функции на кранах в соответствии с действительными правилами безопасности, в том числе:

• ограничитель рабочих движений;
• ограничитель грузоподъёмности;
• устройство защиты от приближения к проводам ЛЭП;
• устройство координатной защиты;
• регистратор параметров;
• указатель грузоподъёмности;
• креномер.

Грузовые особенности и диапазон рабочей зоны настраиваются при выборе конфигурации оборудования и режима работы. Возможно, купить ОГМ - 240 для встраивания в другие модели грузоподъемных машин.

В дополнение к основным функциям безопасности множество модификаций устройств приводит к реализации дополнительных возможностей (наблюдение за рабочими характеристиками двигателя и гидросистемы, регулирование оборотов мотора, измерение скорости ветра и так далее), основываясь на потребностях оборудования конкретной версии автокрана.

Описание приборов ОГМ-240-14.3

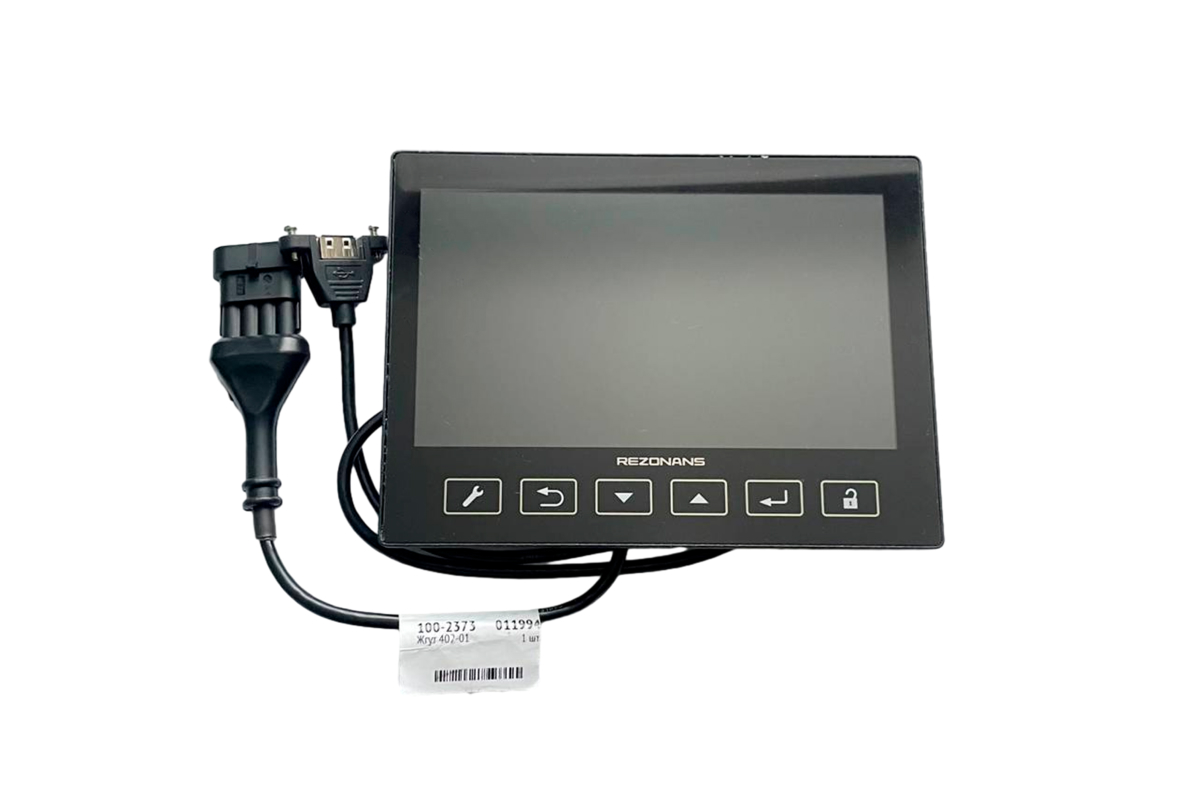

Центральным компонентом системы безопасности, основанной на приборах ОГМ-240-14.3, является блок показателей БИ 04.70, выполняющий расчетные и управляющие функции. Этот модуль включает в себя цветной экран, который способен одновременно отображать множество различных параметров в цифровом и графическом виде. На экране представлена информация о выборе настройки и режимов работы, текущих рабочих характеристиках крана, разрешенных и недопустимых движениях, достигнутых ограничениях, а также диагностические данные о состоянии элементов системы безопасности. Клавиши управления сенсорного типа допускают выбор конфигурации и операционного режима, переключение информационных категорий для отображения, осуществление настройки прибора, установку ограничений координатной защиты, контроль освещения грузоподъемного механизма и так далее. Данные с внутреннего регистратора параметров извлекаются посредством flash-накопителя через USB-порт.

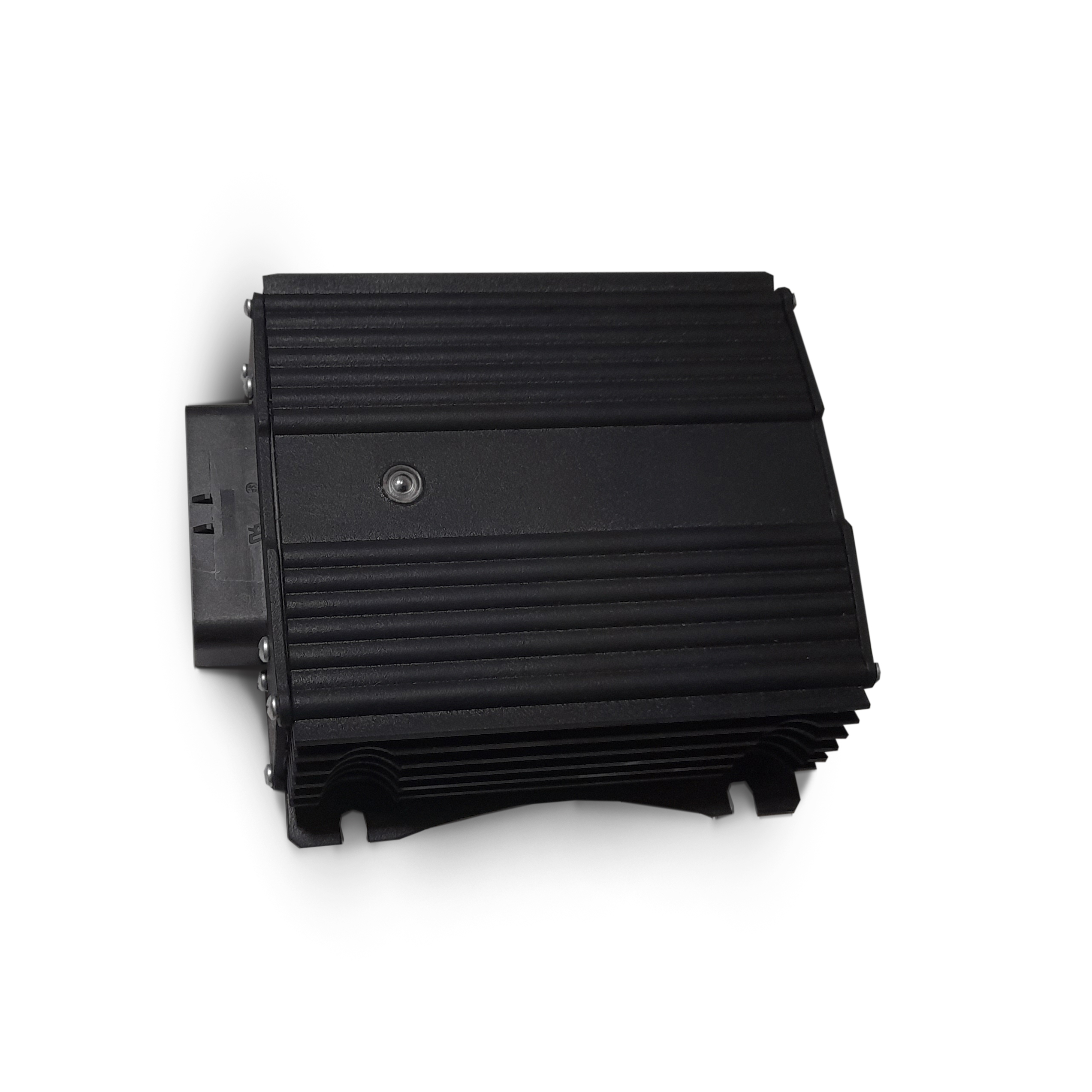

Устройство управления входами и выходами (СМ) выполняет функцию приема сигналов от переключателей и датчиков с реле и аналоговыми выходными сигналами. Затем производит их обработку и передает значения в БИ04.70. Кроме того, СМ служит для получения команд от блока индикации, включая включение и отключение реле для управления крановыми операциями в соответствии с указанными командами. В дополнение к универсальной шине интерфейса прибора СМ имеет возможность подсоединения к CAN-шине шасси крана для регулирования частоты вращения двигателя с использованием электронного газа и передачи информации о ключевых рабочих характеристиках двигателя в блок индикаторов.

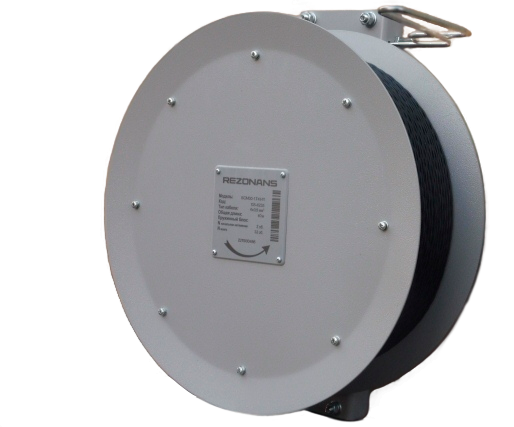

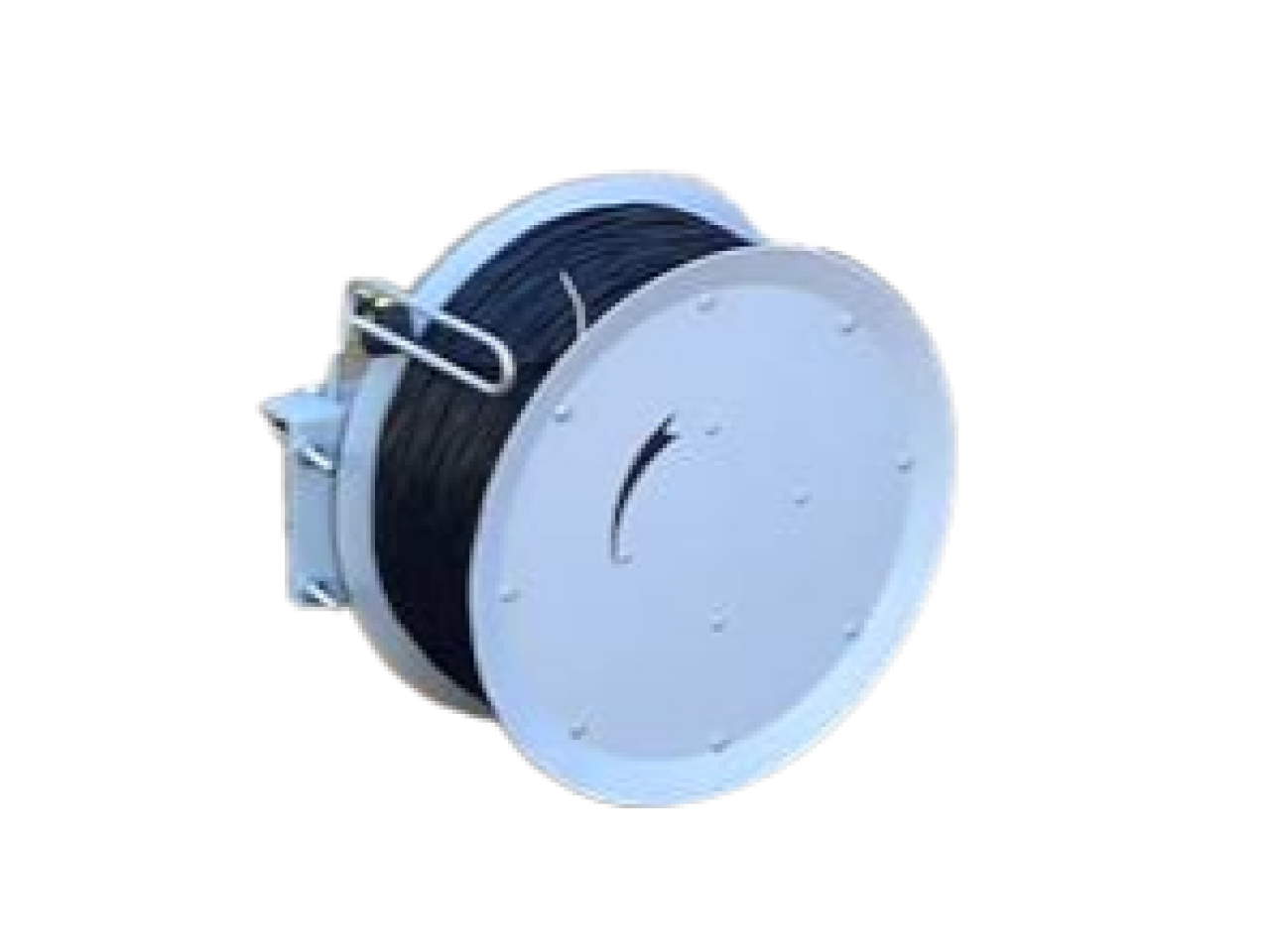

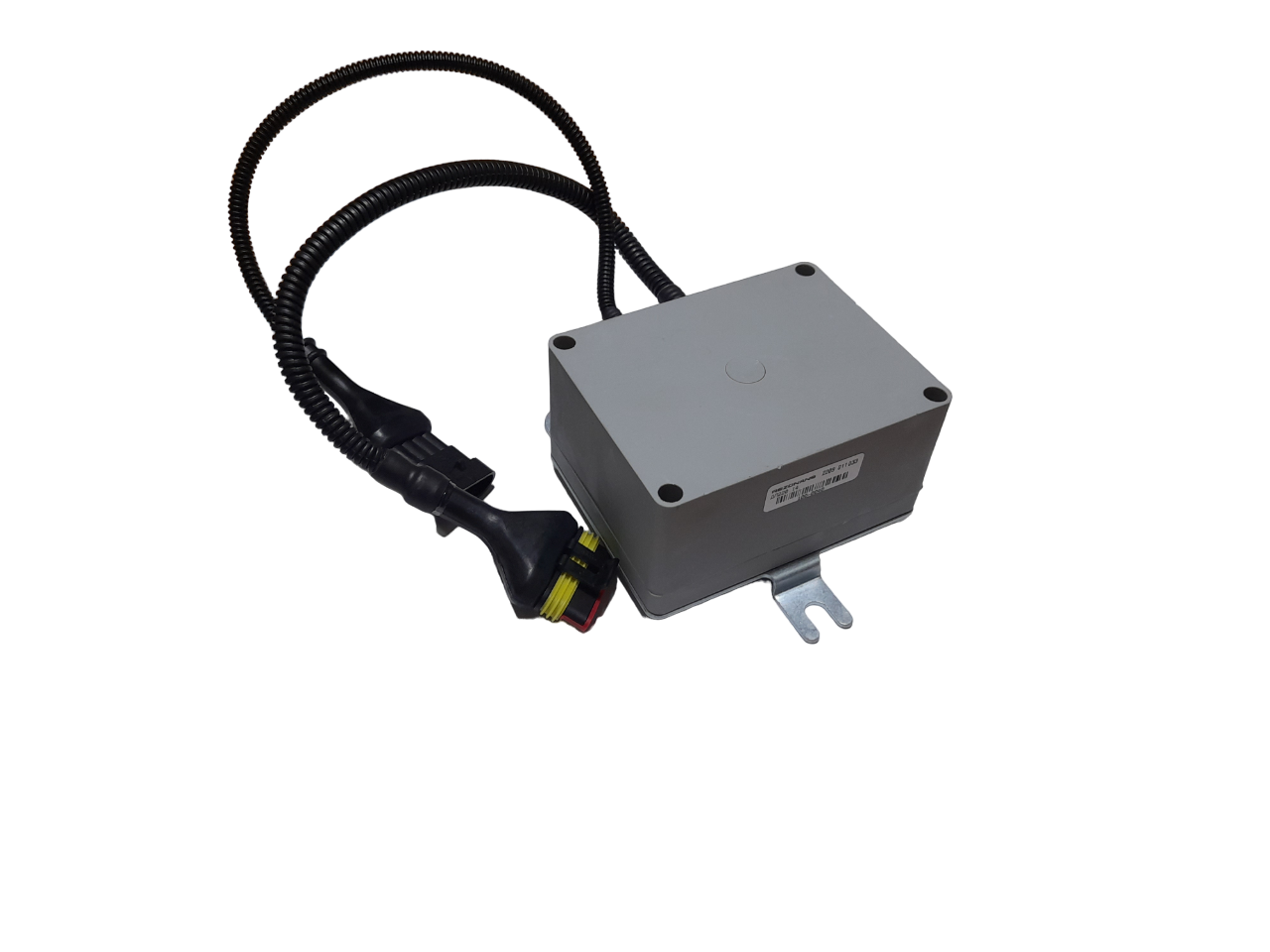

Определением вылета занимается интегрированный датчик угла наклона и длины стрелы (кабельный барабан), чей кабель поддерживает связь между элементами системы безопасности, размещенными на вершине стрелы. К таким элементам относятся датчик приближения к ЛЭП из серии ДЛ 220, ограничитель подъема крюка, габаритные огни и фара, которые связаны с прочей частью электрического оборудования.

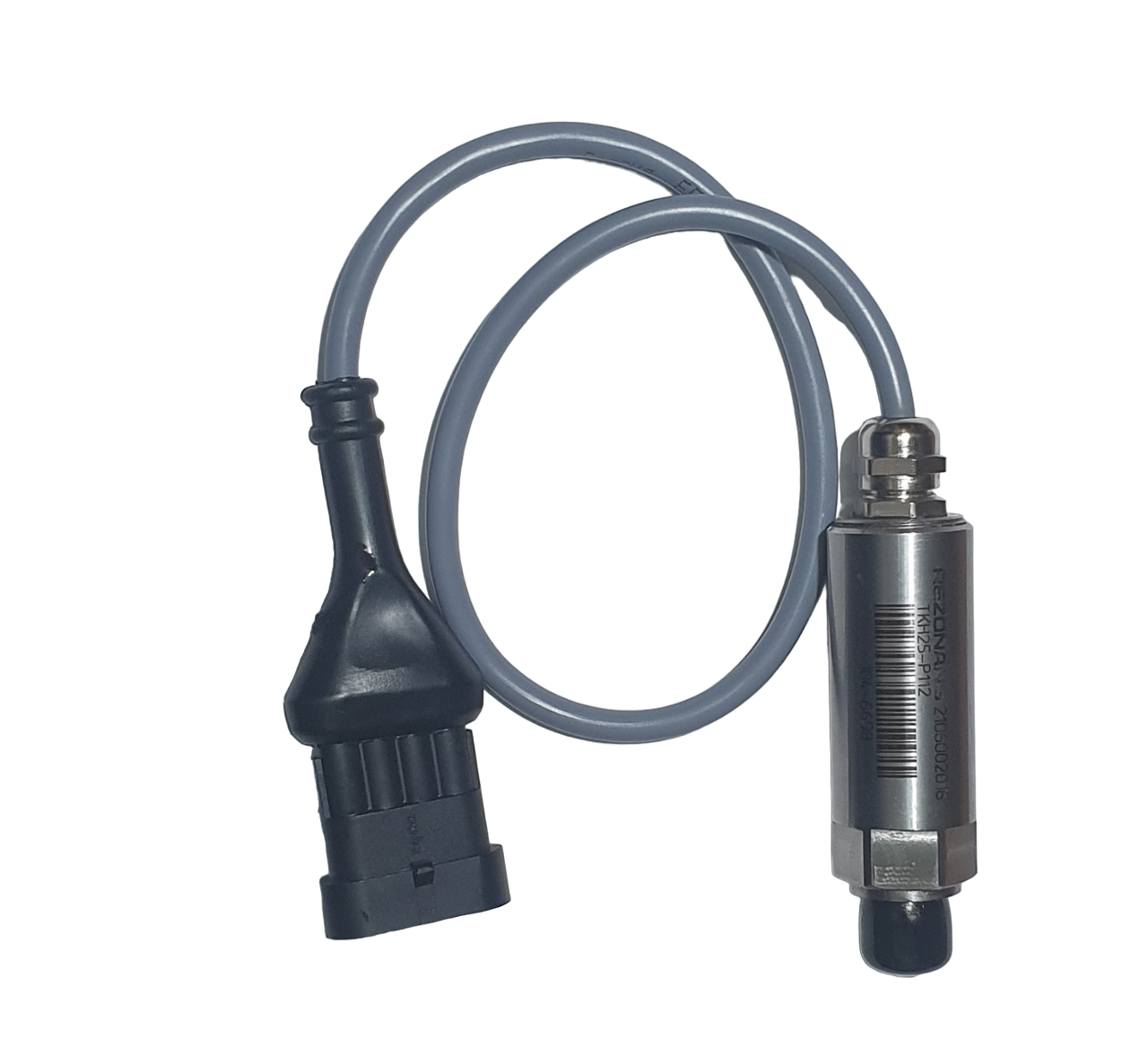

Текущая нагрузка на крючке определяется на основе значений давления в поршневой и штоковой камерах гидравлического цилиндра механизма регулирования вылета, с использованием датчиков давления из линейки ТКН.

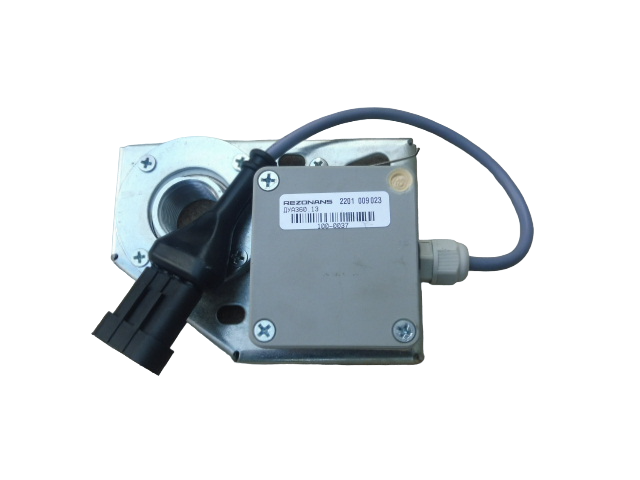

Положение угла поворота вращающейся платформы по отношению к шасси крана определено через датчик поворотного угла ДУА 360.

Элементы устройства соединены между собой с использованием однопроводной цифровой коммуникационной линии.

Прибор ОГМ-240-14.3 может быть дополнен соответствующими датчиками для выполнения задач по контролю рабочих параметров гидросистемы, измерению скорости ветра и других параметров.
