Опорно-поворотное устройство (ОПУ)

Опорно-поворотное устройство - обеспечивает передачу нагрузки от поворотной части к неповоротной, а также вращение поворотной платформы, на которой находится рабочее (стрелочное) оборудование.

Для опорно-поворотных устройств присущи важные характеристики: надежность, долговечность, высокая грузоподъемность, равномерность передаваемой нагрузки, не требуют больших работ по монтажу и смазке.

основные типы опорно-поворотного устройства:

• шариковое;
• роликовое.

Наша организация реализует следующие изделия на отечественные автокраны:

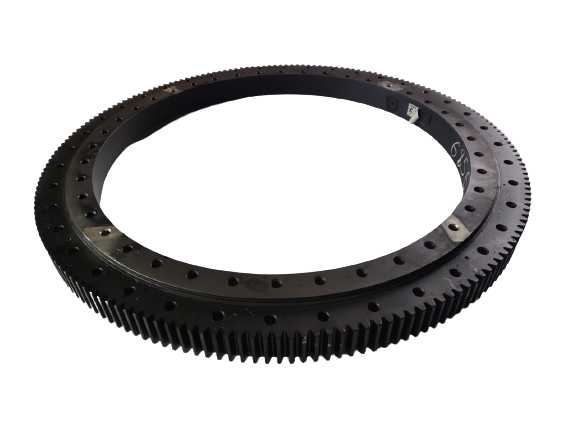

• поворотная опора КС-55713.17.100, шарикового типа, размеры  диаметров:  наружный – 1451,2 мм, внутренний – 1135 мм, масса 425 кг, количество отверстий – 40. Производитель – АО «ГАКЗ»;

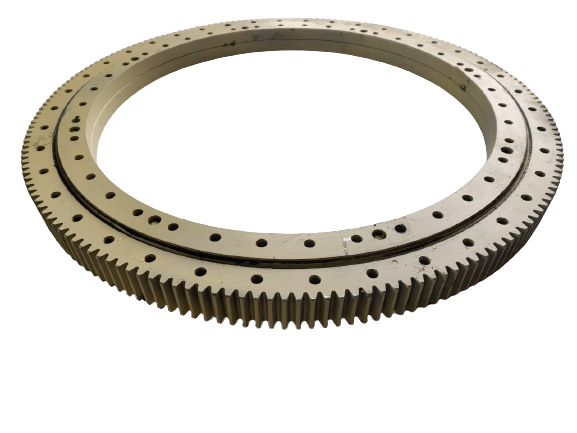

• поворотная опора КС-4574.17.100, роликового типа,  размеры диаметров: наружный – 1451 мм, внутренний – 1135 мм, масса 400 кг, количество отверстий – 40. Производитель – АО «КАЗ».

Предложенную продукцию допускается применять на всех моделях автокранов разной грузоподъемности, а именно:

• 16-тонники (КС-35719-1-02 и др.);
• 25-тонники (КС-55713-1, КС-55713-1К, КС-45717-1К, КС-55713-1В, КС-55713-1К-3, КС-55713-1К-4 и др.);
• 32-тонники (КС-55729В, КС-55729-1В, КС-55729-5В)

Рекомендации по обслуживанию

Каждые 600 м/ч в рамках технического обслуживания автокранового оборудования выполняется обязательное смазывание ОПУ.

Когда выполняется замена ОПУ, то рекомендуется использовать новый комплект крепежа.

В комплект крепежа на автокраны 25-тонн, производства акционерных обществ «КАЗ» и «ГАКЗ», входит:

• 66 болтов М20х160;
• 8 болтов М20х170;
• 8 болтов М20х260;
• 120 гаек М20;
• 40 шайб-гроверов М 20.
