Гидроцилиндры выдвижения опорных балок

Принцип действия гидроцилиндров – преобразование энергии давления жидкости в механическую, реализуемую на штоке. В процессе работы шток гидроцилиндра передаёт усилие на элемент конструкции или механизма. Гидроцилиндры устанавливают на внутренних поверхностях выносных балок, а управляющим органом служит гидрораспределитель.

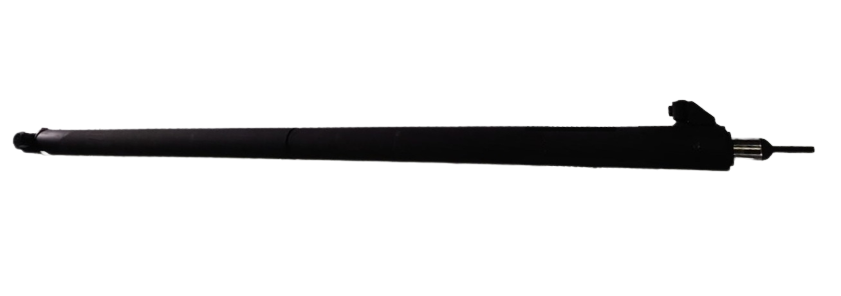

Гидроцилиндры серии КС-55713-2.31.300-2-05К устанавливаются на кранах 25 тонн, производства АО "КАЗ" и АО "ГАКЗ". Рабочий ход штока составляет 1780 мм, наружный диаметр штока 40 мм, а внутренний диаметр гильзы 63 мм..

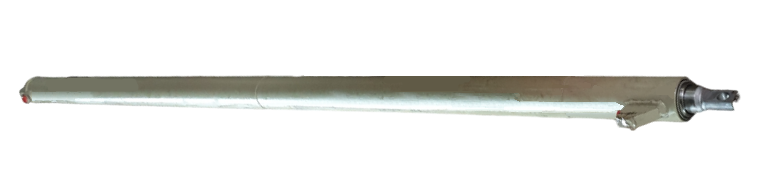

Гидроцилиндры КС-55713-2.31.300-2 устанавливают на автомобильных кранах производства Галичского автокранового завода, имеющих стрелу длиной 21,7 м. Такие г/цилиндры имеют параметры 1680 мм х40 мм х63 мм или 1680 мм х45 мм х63 мм (ход, диаметр гильзы и штока соответственно).

Принципиальное отличие между гидроцилиндрами клинцовских и галичских кранов заключается в наличии фиксатора выдвижения опорных балок. Такие фиксаторы присутствуют на автокранах «Клинцы», а на кранах АО «ГАКЗ» фиксация происходит за счет гидроцилиндров.
