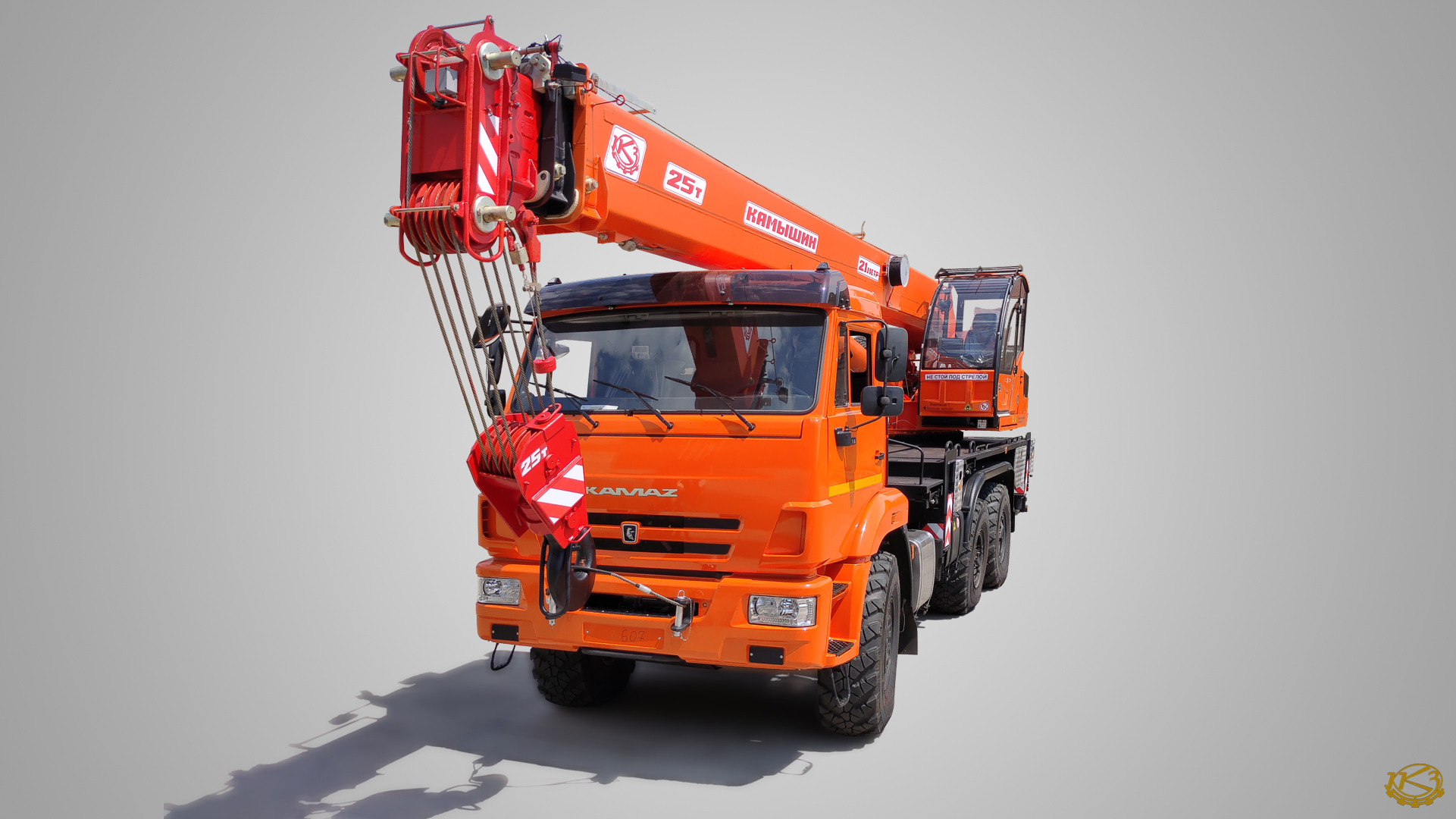

Автокран автомобильный КС-55713-5К-1 грузоподъемностью 25,0 т с гидравлическим приводом, с жесткой подвеской стрелы, смонтированный на шасси КАМАЗ-43118, предназначен для выполнения погрузо-разгрузочных работ и строительно-монтажных работ на рассредоточенных объектах (выполнение рабочих операций с обычными и опасными грузами).
Передвижение крана между объектами предусмотрено по всем видам автомобильных дорог.
Привод крановой установки осуществляется от двигателя шасси с отбором мощности КОМ. Привод от двигателя шасси значительно улучшает экономические, экологические и эргономические показатели шума.
Система гидропривода оснащена надежными гидравлическими компонентами зарубежных и отечественных производителей: планетарные редукторы с высоким запасом крутящего момента.
Кран оборудован стрелой длиной 21 м, система телескопирования, состоящая из одного гидроцилиндра и системы полиспастов.
Автокран КС-55713-5К-1 имеет увеличенный опорный контур 4,9 м х 6,1 м.
Дополнительные опции:
– Для увеличения высоты подъема стрела может быть оснащена решетчатым гуськом длиной 7,5 метров – для увеличения высоты подъема крюка и рабочей зоны крана. Гусек поставляется в комплекте с крюковой подвеской под однократную запасовку.
| Наименование показателей | Значение |
|---|---|
| Максимальный грузовой момент, т·м | 85 |
| Грузоподъемность максимальная, т / Вылет, м | 25 / 3,4 |
| Профиль стрелы/ Количество секций | Гексаганальная / 3 |

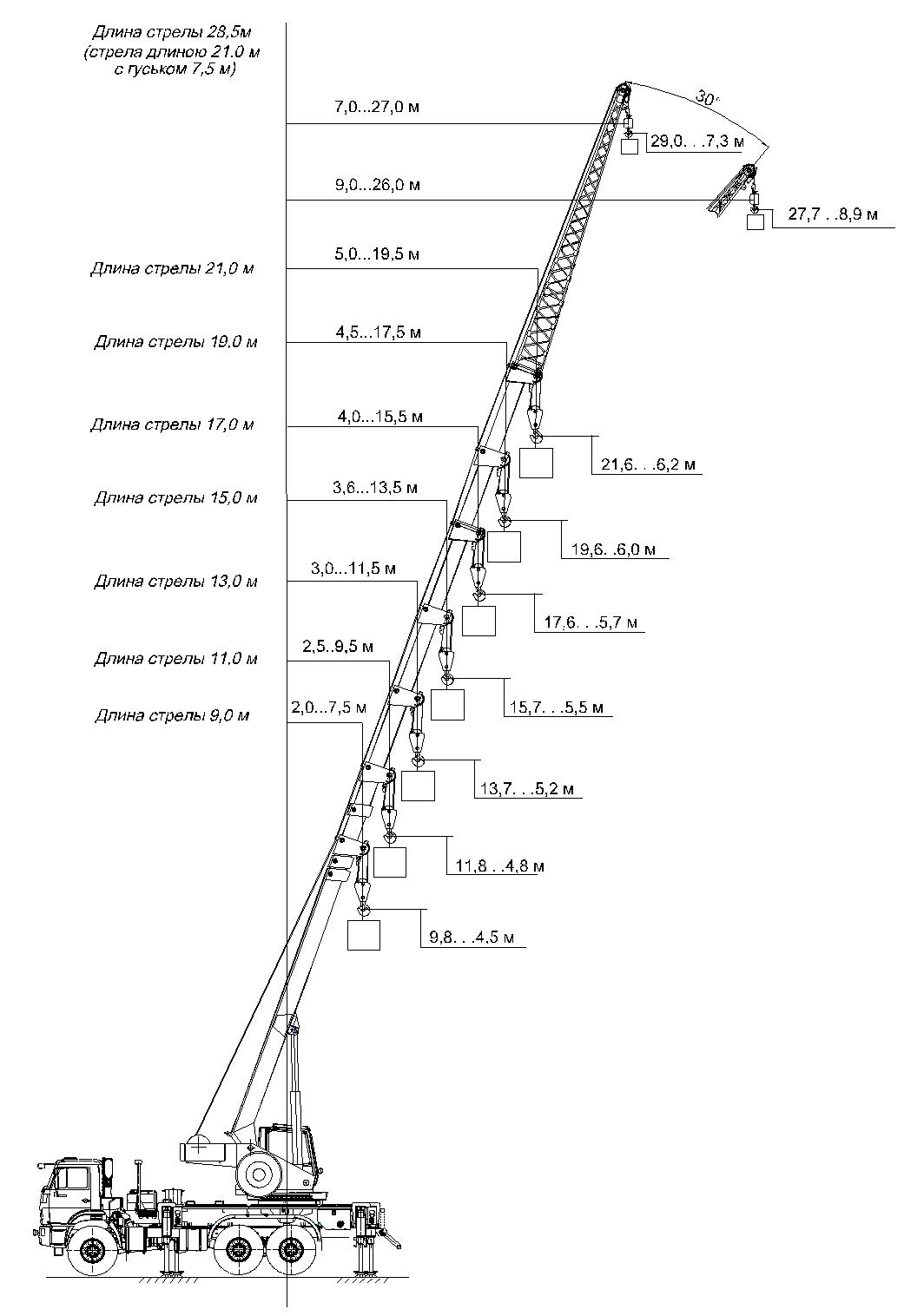

| Длина стрелы, м | 9,0 – 21,0 |
| Длина удлинителя, м/ Угол наклона, град. | 7,5/0/30 |
| Максимальная высота подъема крюка, м | 21,6 |
| Максимальная глубина опускания крюка, м | 13 |
| Масса груза, при которой допускается телескопирование, т | Выдвинутые опоры: Lстр.=9,0-15,0 не более 6,0; Lстр.=15,0-21,0 – не более 3,0;
Втянутые опоры: Lстр.=9,0-21,0 – не болеее 1,0 |
| Скорость подъема/опускания груза, м/мин: | |
| – номинальная | 5,2 – 40,0 |
| – увеличенная | 10,0 – 20,8 |
| Скорость посадки груза, м/мин | 0,2 -1,4 |
| Частота вращения поворотной части, об/мин | 0,4 – 2,5 |
| Скорость передвижения крана своим ходом, км/ч | 50 |
| Зона работы, градус | 250° /220° / 360° |
| Прибор безопасности | ОГМ 240 (ОНК-160) |
| Размер опорного контура вдоль х поперек оси шасси, м: | |
| – при выдвинутых балках выносных опор | 4,9 х 6,1 |
| – при втянутых балках выносных опор | 4,9 х 2,27 |
| Шасси | КАМАЗ-43118 |
| Колесная формула | 6 х 6 |
| Двигатель: | |
| – модель | КАМАЗ 740.705-300 |
| – мощность. л.с. (кВт) | 300,5 (221) |
| Габаритные размеры крана в транспортном положении, м | |
| – длина | 11,3 |
| – ширина | 2,55 |
| – высота | 3,84 |
| Масса крана, т / Масса крана с доп. опциями, т | 22,5 |
| Нагрузка на переднюю ось, т | 6,5 |
| Нагрузка на заднюю тележку, т | 16 |
| Температура эксплуатации, град. С | от -40°С до +40°С |
| Нормативный срок службы крана, лет | 10 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
